グラインディングプレート（固定砥粒式）
/ CAMEO® DISK Platinium
研磨プロセスの短縮と消耗品の節約を実現。
長寿命・高研磨力。お手入れも簡単です。
特長
●自動研磨および手研磨で使用可能なKulzer社製の研磨プレートです。
●ダイヤモンドが埋め込まれた格子状の突起部が高い研磨効率を実現します。
●水を潤滑剤として使用でき、研磨剤を用意する必要はございません。
●水と反応するサンプルを研磨する場合には油性の潤滑剤をご紹介可能です。
●非包埋サンプルや溶接された鉄鋼材料などの粗研磨、中間仕上げ研磨に適しています。
●耐水研磨紙と比較して耐用性、研磨力など、費用対効果が優れています。
●ドレッサーを用いたお手入れが簡単に行え、プレートの交換も容易です。
●プレート裏面がメタルになっており、マグネット盤への取り付けが可能です。
【用途】
・鋼
・硬質合金
・セラミックス
・複合材
・120HV（ビッカース硬度）以上の試料 ……など
●CAMEO® DISK Platinium 研磨効率比較表
耐水研磨紙や他社研磨プレート製品と比較して、長時間研磨を行ってもサンプルの除去量が安定しており、再現性の高い研磨を行えます。また、標準付属するドレッサーを用いてプレート表面を擦ることで研磨効率を回復させることが可能です。
●CAMEO® DISK Platinium 研磨状況図
CAMEO® DISK Platinium表面にはダイヤモンドが均一に分布された格子状部分（サンプル接触部）と溝部分がセルのように連なっており、溝部分に潤滑剤（水や油性潤滑剤）が保持されることで高い切削力を維持します。
仕様
| 製品名 | グラインディングプレート（固定砥粒式） / CAMEO® DISK Platinium | ||||
| 材質 | ダイヤモンド・レジンボンド | ||||
| 寸法 | Φ200mm, Φ300mm | ||||
| 型式 | Type 0 | Type 1 （ブルー） |
Type 2 （グリーン） |
Type 3 （イエロー） |
Type 4 （レッド） |
| 粒度 | #80 | #120 ~ #180 | #220 ~ #320 | #600 | #1200 |
| 研磨剤 | 蒸留水 | ||||
| 工程 | 粗研磨 | ||||
| 備考 | グラインディングプレート（固定砥粒式）による研磨条痕（試料面に残る薄い線傷）は除去できません。ラッピングディスク、ポリシングクロスと研磨剤（ダイヤモンドスラリー、ダイヤモンド液、アルミナ等）の組み合わせによって、鏡面へと仕上げることが可能です。 | ||||
●CAMEO® DISK Platinium 研磨試験結果

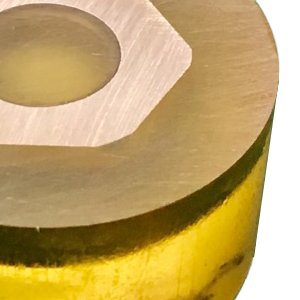

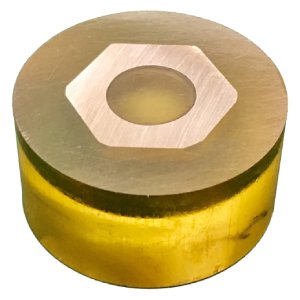

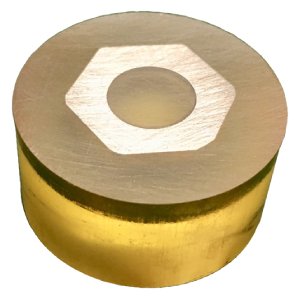

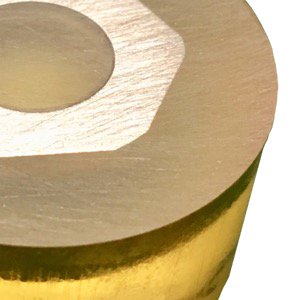

| CAMEO DISK TYPE1 | CAMEO DISK TYPE2 | CAMEO DISK TYPE3 | CAMEO DISK TYPE4 |
 |
 |
 |
 |
 |
 |
 |
 |
※手研磨による包埋済み鉄鋼材料の研磨作業例です。
鉄鋼材料の面出しが容易に行えます。

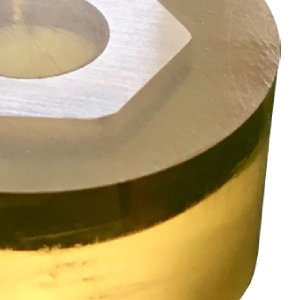

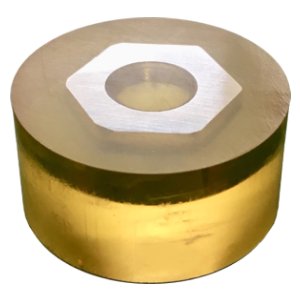

TYPE3での研磨により蛍光灯の反射が確認できました。

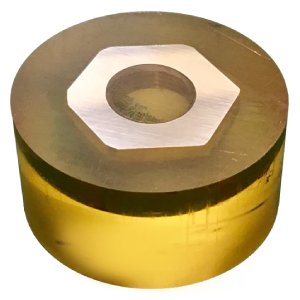

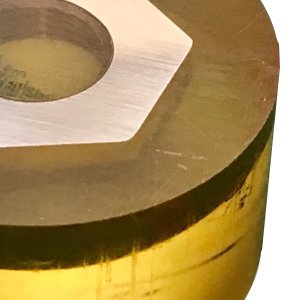

TYPE4での研磨によって鏡面仕上がりに。
断面観察用試料が精密、かつ容易に作成可能です。
※CAMEO DISKによる研磨痕（試料研磨面に残る薄い線傷）は除去できません。
CAMEO DISKでの工程後にラッピングディスク、ポリシングクロスと研磨剤（ダイヤモンドスラリー、アルミナ研磨剤等）の組み合わせによって、鏡面へと仕上げることが可能です。
グラインディングプレート（固定砥粒式） / CAMEO® DISK Platinium は精密研磨装置で使用する研磨盤です。
 |
 |
 |
 |
| MA-150 | MA-200 | MA-200e | MA-300e |
 |
 |
| MA-400e | MM-200 |
