試料ホルダー
研磨量調整機構付きホルダー
 |
 |
 |
 |
| 真空チャック式ホルダー | 高精度ホルダー | TEMホルダー | 厚さ調整ホルダー |
設定された研磨量の自動研磨が可能なホルダーです。
真空引きしての固定、貼付け板への接着固定といった固定方法がございます。
| 製品名 | 設定精度 | 平行精度 | ワークサイズ |
| 真空チャック式ホルダー | ±3μm | ±1μm | Φ2in., Φ3in., Φ4in. |
| 高精度ホルダー | ±3μm | ±1μm | Φ68mm, Φ78mm |
| TEMホルダー | ±5μm | ±2μm | Φ40mm, Φ52mm |
| 厚さ調整ホルダー | – | – | Φ52mm, Φ78mm |
多目的ホルダー
 |
| 多目的ホルダー |
冶具の取り替えにより、様々な固定方法での研磨作業が行えます。
| 製品名 | 冶具 | ワークサイズ |
| 多目的ホルダー | 貼付け用冶具 | 40mm × 30mm |
| 斜め研磨用冶具 | 40mm × 20mm（傾斜5°） | |
| 挟み付け用冶具 | W16mm × H16mm × t4mm |

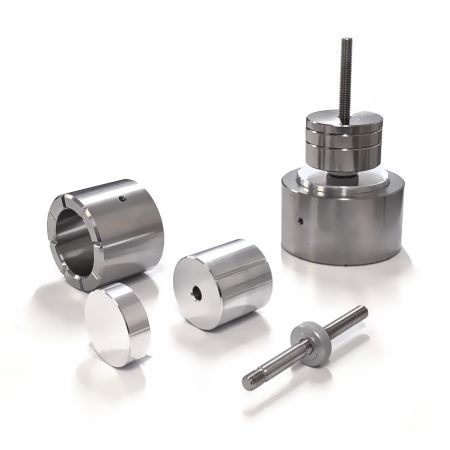

貼付け用ホルダー
 |
 |
 |
| 貼付けホルダー | ストッパー付きホルダー | 偏荷重ホルダー |
貼付け板に試料を熱ワックスで接着し固定します。
貼付けホルダーでは、コロ式・パンタ式の両保持ユニットでの研磨作業が行えます。
偏荷重ホルダーでは、研磨したい部分に傾けて重心を設定できるように設計されています。
| 製品名 | タイプ | ワークサイズ |
| 貼付けホルダー | ガイドリング対応ホルダー | Φ52mm, Φ78mm, Φ107mm, Φ132mm |
| 平面ホルダー | Φ52mm, Φ78mm, Φ89mm, Φ107mm, Φ110mm, Φ130mm, Φ132mm, Φ156mm |
|
| ストッパー付きホルダー | – | Φ78mm, Φ107mm, Φ130mm |
| 偏荷重ホルダー | – | – |
埋め込み試料用ホルダー
 |
 |
| １ヶ掛け埋め込み試料ホルダー | 埋め込み試料ホルダー |
常温硬化包埋樹脂テクノビットで包埋した試料や円筒試料を、高さ調整リングで研磨量を調整しながら固定することが可能です。
特注サイズ・試料保持可能数のホルダーもお作り致します。
| 製品名 | 試料保持可能数 | 試料寸法 |
| １ヶ掛け埋め込み試料ホルダー | 1 | Φ25mm, Φ30mm |
| 埋め込み試料ホルダー | 3 | Φ25mm, Φ30mm, Φ40mm |
| 6 | Φ15mm, Φ25mm, Φ30mm |
挟み付け用ホルダー
 |
| 挟み付けホルダー |
3箇所の挟み付け部位に板状試料をセットし、直角に研磨することが可能です。
試料を外さずに上下面を研磨できるので、平行に仕上げることができます。
| 製品名 | 試料寸法 |
| 挟み付けホルダー | 50mm × 5mm, 80mm × 5mm |
2軸ゴニオメータ付属ホルダー
 |
| 簡易型2軸ゴニオメータ 試料ホルダー |
2軸の方位を修正しての研磨作業が可能なホルダーです。
詳しくはリンクより詳細をお読みください。
| 製品名 | ワークサイズ |
| 簡易型2軸ゴニオメータ試料ホルダー | □30mm |
手研磨専用ホルダー
 |
| 手研磨専用ホルダー |
手研磨装置 MM-200での研磨用に設計された手研磨専用ホルダーです。
手で保持しやすい形状、重量となっています。
試料ホルダーについて
特長
精密研磨装置を用いて自動研磨を行う際に、試料ホルダーの選定は非常に重要です。
試料の形状・仕上がり精度の目標を考慮し、最適な試料ホルダーのご提案をいたします。
また、弊社では特注ホルダーのご注文も承っております。
特殊な形状・より高い精度の要求される試料を取り扱う際には、お気軽にお声がけください。
お見積り・お問い合わせは以下よりご連絡ください。
