ブレードソー

MPC-200e MPC-200 MPC-130



精密ブレード切断機 MPC-200e

ステップ送り機構の実装で試料・砥石にやさしい切断が実現しました。
チャック可能試料サイズ;100㎜×100㎜×25㎜(チャック可能厚み25㎜まで)

タッチパネル操作で切断設定を簡易に選択可能です。

特長

MPC-200eはマイクロメーターを用いた移動機構により、試料切断位置を10µm単位で選択可能です。
ワークテーブルの送り方式にはモータードライブを採用し、0~100mm/minの範囲での無断送りを実現しました。
ワークテーブルの送り方法は、自動操作または手動操作のいずれかを選択可能です。
ステップ送り機構を利用することで、鉄系材料等の砥石の噛み易い試料の切断が容易に。
オプションとしてX線回折による結晶方位の決定後、そのまま切断可能なゴニオメーターをご用意できます。

仕様

装置型番 MPC-200e
本体寸法 W472mm × D474m × mH440mm
本体重量 51kg
砥石寸法 φ75mm~φ205mm(砥石中央開孔部径φ12.7mm~φ25.4mm)
ワーク送り速度 0~100mm/min
ステップ送り機構 〔切込量〕0.0~9.9mm(ステップ送り機構が発動する切込距離)
〔戻り量〕0.0~9.99mm(後退させる距離)
〔復帰量〕0.0~9.99mm(再度前進させる距離)
〔戻り速度〕0.0~999.9mm/min(後退速度)
〔復帰速度〕0.0~999.9mm/min(前進速度)
可動域 X軸:100㎜ / Y軸:230㎜ / Z軸:80~130㎜
回転速度 100~4000rpm
回転表示 液晶タッチパネル デジタル表示
タイマー デジタルタイマー (時間・分・秒の切替可能)
モーター AC100V 50/60Hz 単相200W
カバー 塩化ビニルカバー (インターロック仕様)
標準付属品 ダイヤモンド砥石 φ150mm(砥石厚 0.3t)
4WAYチャック冶具
樹脂埋め込み試料用チャック(φ18mm~φ30mm用)
GC砥石 φ150mm(またはWA砥石 φ150mm) 5枚
塩化ビニルカバー(インターロック仕様)
切削液(水溶性)
シフトワックス20g
75角素焼き板 2枚
オプション 貼付けチャック(□50用)
ダイシング用チャック(Xθアタッチメント)
特注付属品 X線共用2軸ゴニオメーター
X線共用3軸ゴニオメーター





MPC-200e チャック冶具

切断の目的に合わせた冶具をご用意しています。

4WAYチャック冶具 標準付属品

◆様々な試料をワックス接着した素焼き板をチャックし、切断できる万能冶具になります。

◆板状試料であれば、ダイレクトにチャックすることも可能です。

◆X移動は、0~25㎜範囲で、マイクロメーター分解能10μm

樹脂埋め込み試料用チャック(φ18~φ30用) 標準付属品

※4WAYチャック冶具に組み付け使用します



◆テクノビット樹脂で包埋した試料をチャッキングし、スライシング切断ができます。

◆円筒状試料であれば、ダイレクトにチャックすることも可能です。



貼付けチャック(□50用

※4WAYチャック冶具に組み付け使用します

◆インゴットや板状の試料のスライシング切断に最適な冶具になります。

◆アルミ製なので、ワックス接着も容易で試料をダイレクトに接着できます。



ダイシング用チャック(Xθアタッチメント)

φ127砥石限定

※75㎜角の素焼き板へ試料を接着し、その素焼き板をチャッキング可能です。

◆ダイシングに特化した冶具になります。

◆インゴットやウェハー等の試料のダイシングに最適です。

◆ワックス接着した素焼き板をチャックし、切断します。



ブレード切断機 MPC-200

多種多様な試料の加工歪みを最小限に抑えて正確に切断。

※在庫1台で販売終了となります。

特長

MPC-200はワークテーブルのスライド機構に高精度のスライドテーブルを使用しており、最少100μmの平行切断を精度よくおこなうことが可能になりました。
マイクロメーターを利用した移動機構により、試料切断位置を10μm刻みで決めることができます。
ワークテーブルの送り方式としてモータードライブを採用することで、0~16mm/minの範囲内にて無段で送り速度を実現しました。
ワークテーブルの送りは、自動または手動を任意で選択できます。
オプションとしてX線回折による結晶方位の決定後、そのまま切断可能なゴニオメーターをご用意できます。

仕様

装置型番 MPC-200
本体寸法 W475mm × D460mm × H410mm
本体重量 43kg
砥石寸法 φ75mm~φ200mm
ワーク送り速度 0~16mm/min
標準チャック 〔前後送り量〕25mm
〔上下位置調節量〕40mm
回転速度 200~4000rpm
回転表示 液晶タッチパネル デジタル表示
タイマー デジタルタイマー (時間・分・秒の切替可能)
モーター AC100V 50/60Hz 単相200W
カバー 塩化ビニルカバー

チャック可能試料サイズ;75㎜×75㎜×25㎜(チャック可能厚み25㎜まで)

MPC-200 + 片持ちチャック

→MPC200用治具



MPC-200 + ダイシング用チャック(Xθアタッチメント)



※標準チャック冶具の他、オプション冶具もご用意しております。



超小型ブレード切断機 MPC-130

バランスウェイト方式で、試料にやさしい切断を実現。
超小型装置のため、卓上での試料切断が容易です。

φ6㎜~φ 32 ㎜包埋試料φチャッキング仕様(標準付属品)



37 ㎜□素焼き板チャッキング仕様(標準付属品)

特長

MPC-130は低速回転バランスウェイト方式で、試料にやさしい切断を実現しています。
小型軽量で場所を取らす、卓上での使用に最適です。
マイクロメーターを用いた移動機構により、試料の切断位置を10µm間隔で決定可能です。
インターロック仕様の塩化ビニルカバーが装備され、安全安心な作業を実現しました。

仕様

装置型番 MPC-130
本体寸法 W285mm × D263mm × H350mm
本体重量 7kg
砥石寸法 φ75mm~φ127mm(砥石中央開孔部径φ12.7mm)
ワーク送り速度 0~100mm/min
可動域 X軸:100㎜ / Y軸:230㎜ / Z軸:80~130㎜
回転速度 0~640rpm
回転表示 ボリューム表示
モーター DC24V 25W 電源 AC100V
カバー 塩化ビニルカバー (インターロック仕様)
標準付属品 角型チャック(15×30)
丸型チャック(φ6mm~φ32mm)
ダイヤモンド砥石 φ100mm(砥石厚 0.3t)
塩化ビニルカバー(インターロック仕様)
ウェイト(400g×1ヶ、100g×4ヶ)
カウンターウェイト(400g×1ヶ)
ドレッサーホルダー
オプション 角型チャック(□30用)
貼付チャック(2inch)
特注付属品 ラウエアタッチメント(2軸ゴニオ / θテーブル付属)

回転数換算表

ボリューム (%) 回転数/分 (rpm)
10 57
20 119
30 184
40 247
50 308
60 371
70 439
80 500
90 567
100 640

φ6㎜~φ 32 ㎜包埋試料φチャッキング仕様(標準付属品)



37 ㎜□素焼き板チャッキング仕様(標準付属品)



精方位出し切断システム

X線回折法で目的の結晶方位を見つけ、その方位面に対し平行にスライシング可能な装置になります。

MPC-130 + ラウエアタッチメント①

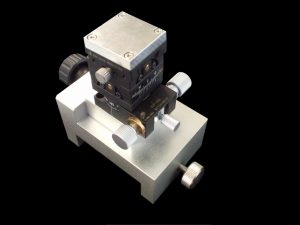

ラウエアタッチメント(5軸ゴニオ―メーター)

ラウエアタッチメント① 仕様

アークの動き X軸方向±20° Y軸方向±20°
水平移動 X軸方向±3㎜ Y軸方向±3㎜
高さ方向調整 3㎜程度(目盛り無し)
θの動き 360°
素焼き板ホルダー
チャッキング面
30mm × 20mm
(標準付属品の素焼き板を30×20サイズへ切り出し、使用します。)
※試料は素焼き板へのワックス接着となります。

※装置本体の仕様は、上段のMPC-130仕様に同じ。

ラウエレールへの取り付けアダプタ)は、

X線サイエンス社 IPラウエカメラ、リガク社 との互換性あり。

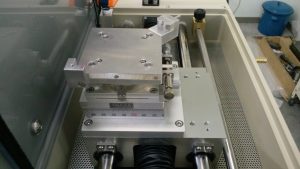

MPC-130 + ラウエアタッチメント②

ラウエアタッチメント② 仕様

・θステージ(テーブル径φ25mm 回転範囲360°±5°)

・2軸スイベルテーブル(テーブルサイズ25×25mm、角度範囲上部±15°、下部±10°、回転中心高さ30±0.1)

・同上用取り付けアダプタ(ラウエレールへの取り付けアダプタ(X線サイエンス IPラウエカメラ、リガクとの互換性あり。)

※装置本体の仕様は、上段のMPC-130仕様に同じ。

ラウエアタッチメント※ラウエレール取付用アダプター装着
