MPC-200e

精密ブレード切断機 MPC-200e

ステップ送り機構で試料・砥石にやさしい切断を実現しました。
最大チャック可能試料サイズ : 100㎜×100㎜×t25㎜

特長

●ワークテーブルの高精度スライド機構により、100μmの平行切断が可能です。
●マイクロメーターを採用した移動機構で切断位置を10µm単位で決定できます。
●モータードライブによる送り機構で0mm~100mm/minの範囲で無段階送りを設定可能です。
●ワークテーブルは自動および手動で移動可能です。
●ステップ機構の利用により砥石の噛み易い鉄系材料の切断が容易になりました。
●オプションとしてX線回折による結晶方位決定後、そのまま切断可能なゴニオメーターもご用意します。

●シーケンス制御

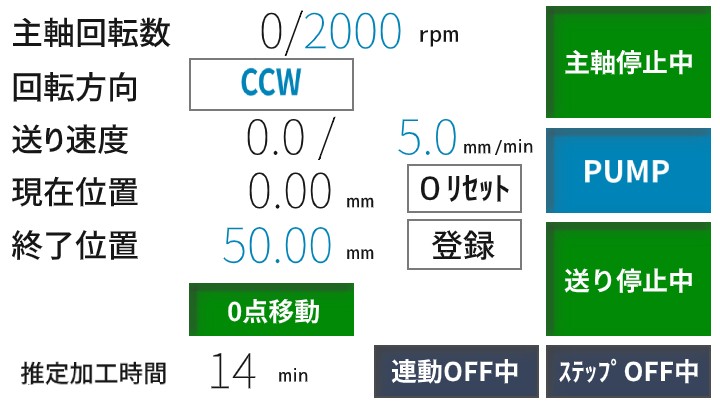

起動画面 切断条件選択画面 連動ON画面
装置の起動画面です。画面中央のボタンを押すことでワークテーブルが原点に復帰します。 主軸・ポンプの運転制御、回転数、テーブルの送り速度を設定できます。 主軸の回転とポンプを連動させる際の画面です。



仕様

装置型番 MPC-200e
本体寸法 W472mm × D474mm × H440mm
本体重量 51kg
砥石寸法 Φ75mm ~ Φ205mm(砥石中央開孔部径Φ12.7mm ~ Φ25.4mm)
ワーク送り速度 0 ~ 100mm/min
ステップ送り機構 〔切込量〕0.0~9.9mm(ステップ送り機構が発動する切込距離)
〔戻り量〕0.0~9.99mm(後退させる距離)
〔復帰量〕0.0~9.99mm(再度前進させる距離)
〔戻り速度〕0.0~999.9mm/min(後退速度)
〔復帰速度〕0.0~999.9mm/min(前進速度)
可動域 X軸:100㎜ / Y軸:230㎜ / Z軸:80~130㎜
回転速度 100 ~ 4000rpm
回転表示 液晶タッチパネル デジタル表示
タイマー デジタルタイマー (時間・分・秒の切替可能)
モーター AC100V 50/60Hz 単相200W
カバー 塩化ビニルカバー (インターロック仕様)
標準付属品 ダイヤモンド砥石 Φ150mm(砥石厚 t0.3mm)
4WAYチャック冶具
樹脂包埋試料用チャック(Φ18mm ~ Φ30mm用)
GC砥石 Φ150mm(またはWA砥石 Φ150mm) × 5枚
塩化ビニルカバー(インターロック仕様)
切削液(水溶性)
シフトワックス 20g
□75mm素焼き板  × 2ヶ
オプション 貼付けチャック(□50mm用)
ダイシング用チャック(Xθアタッチメント)
特注付属品 X線共用2軸ゴニオメーター
X線共用3軸ゴニオメーター



冶具

4WAYチャック冶具 樹脂包埋試料チャック 貼付けチャック Xθアタッチメント
板状試料 Φ18mm ~ Φ30mm □50mm オプション冶具



消耗品

ダイヤモンド砥石 GC砥石 WA砥石 切削液
シフトワックス(角棒) シフトワックス(丸棒) フタリックグルー 素焼板
